Szkolenie z termowizji i termografii omawia technikę podczerwieni, budowę kamer i praktyczne zastosowania w elektryce i budownictwie
1,500.00zł
cena zawiera podatek VAT
Szkolenie „Termowizja w budownictwie i elektryce” to kompleksowy kurs dedykowany osobom, które chcą zdobyć praktyczne i techniczne kompetencje w zakresie pomiarów termowizyjnych. Uczestnicy poznają zasady działania kamer, podstawy fizyki promieniowania cieplnego, a także nauczą się analizować i interpretować obrazy termiczne w kontekście diagnoz budowlanych i elektrycznych. Dzięki połączeniu teorii z praktyką szkolenie pozwala zrozumieć, jak wykorzystywać technikę podczerwieni do identyfikacji strat energii, lokalizacji awarii, diagnostyki urządzeń oraz poprawy efektywności energetycznej obiektów.
Termowizja to narzędzie diagnostyczne, które pozwala wizualizować i analizować rozkład temperatury na powierzchni obiektów. Podczas szkolenia uczestnicy poznają historię techniki podczerwieni, zakres promieniowania elektromagnetycznego oraz podstawowe pojęcia wykorzystywane w termografii. Omawiane są zjawiska emisji i absorpcji ciepła, właściwości ciał rzeczywistych, emisyjność oraz błędy pomiarowe wynikające z nieprawidłowych ustawień kamery.
Szkolenie pokazuje, jak prawidłowo przygotować pomiary, dobrać odpowiedni sprzęt i interpretować wyniki. Poruszane są także kwestie norm prawnych oraz raportowania wyników badań zgodnie z obowiązującymi standardami. Dzięki temu uczestnicy uzyskują solidne podstawy do wykonywania profesjonalnych pomiarów termowizyjnych.
Uczestnicy poznają budowę kamer termowizyjnych, zasadę działania detektorów, systemy chłodzenia i parametry metrologiczne. Omówione zostaną rodzaje kamer i oprogramowania służącego do analizy termogramów. Szkolenie obejmuje również liczne studia przypadków: diagnostykę mostków cieplnych, kontrolę izolacji, przeglądy instalacji elektrycznych oraz wykrywanie awarii w instalacjach wodnych i grzewczych.
Zajęcia kończą się pokazem praktycznym obsługi kamery termowizyjnej, tworzeniem raportów i analizą rzeczywistych termogramów. To kurs, który łączy wiedzę teoretyczną z praktyką i przygotowuje do profesjonalnego wykorzystania termowizji w codziennej pracy.

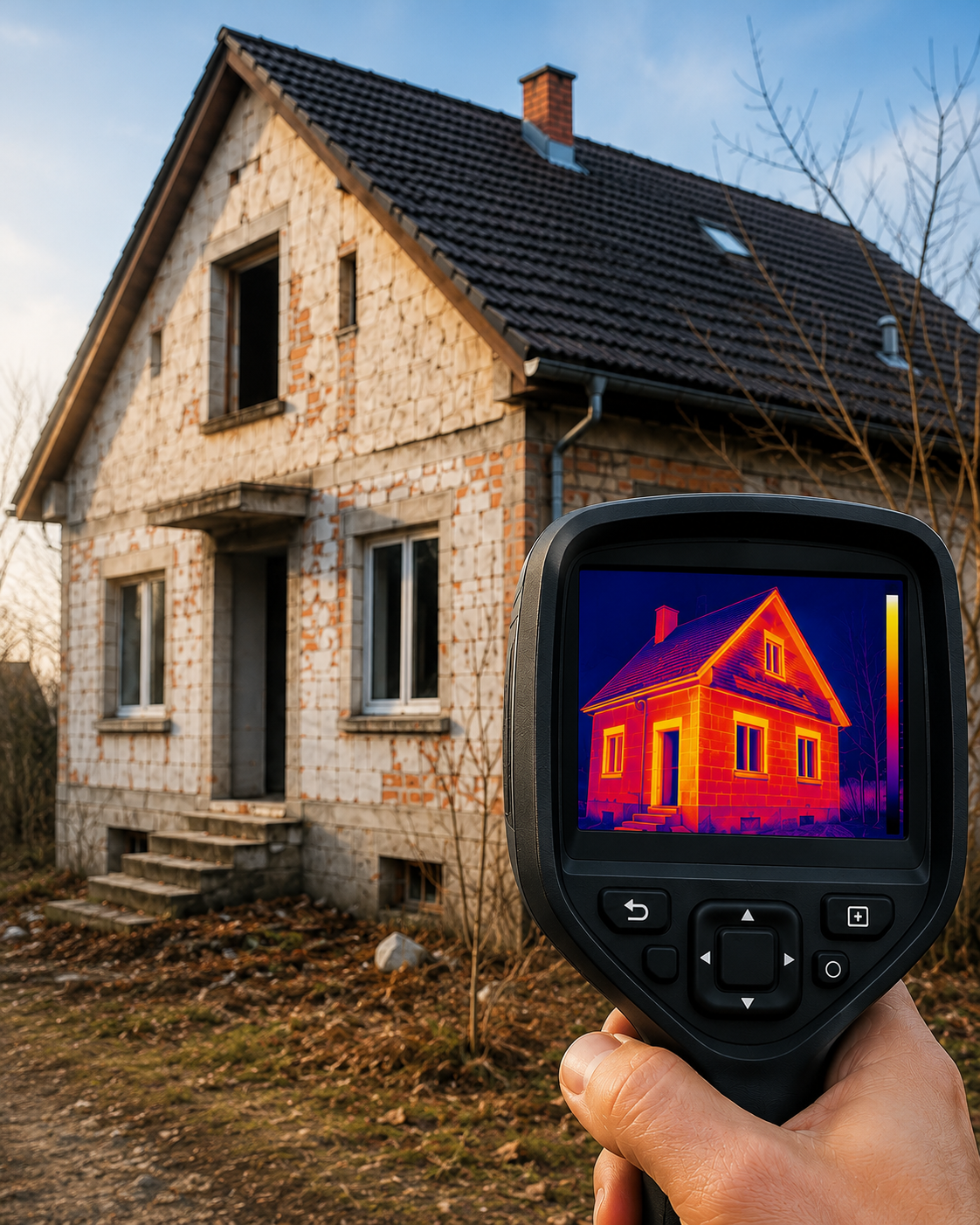

Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez obiekty o temperaturze powyżej zera bezwzględnego. Detektor przekształca promieniowanie w sygnał elektryczny, który następnie jest przetwarzany na obraz termiczny – termogram. Kolory na obrazie odpowiadają różnym temperaturom, co pozwala na szybkie wykrywanie anomalii cieplnych, strat energii lub miejsc przegrzewania się instalacji.
Najczęstsze błędy to niewłaściwe ustawienie emisyjności, zbyt duża różnica temperatur między wnętrzem a otoczeniem, błędne ustawienia odległości lub wilgotności powietrza. Wpływ na wynik mają też refleksy cieplne i zabrudzenia obiektywu. Szkolenie pokazuje, jak interpretować dane, ustawiać parametry pomiarowe i unikać błędów kalibracyjnych, które mogą fałszować wyniki termogramu.
Do zastosowań budowlanych najczęściej wykorzystuje się kamery z detektorami niechłodzonymi o rozdzielczości od 160×120 do 640×480 pikseli. Ważne parametry to zakres pomiarowy (-20°C do +250°C), czułość termiczna (NETD < 0,05°C) oraz odpowiedni obiektyw szerokokątny. Kamery te pozwalają z dużą dokładnością wykrywać mostki cieplne, nieszczelności izolacji i zawilgocenia.
Termowizja pozwala na wczesne wykrywanie przegrzewających się połączeń, uszkodzonych izolatorów, bezpieczników oraz złączy kablowych. Umożliwia to zapobieganie awariom i planowanie konserwacji. W elektroenergetyce kamery termowizyjne wykorzystuje się także do monitorowania rozdzielni, transformatorów i linii wysokiego napięcia, co zwiększa bezpieczeństwo i niezawodność sieci.
Różnica temperatur między wnętrzem a otoczeniem powinna wynosić co najmniej 10°C, aby zapewnić czytelny kontrast termiczny. Pomiar najlepiej wykonywać przy niskiej wilgotności i braku nasłonecznienia, które może zakłócić odczyt. Optymalne warunki to temperatura powietrza 10–25°C i wilgotność poniżej 70%.
Mostki cieplne objawiają się na termogramie jako obszary o niższej temperaturze niż otaczające powierzchnie. Ich obecność świadczy o utracie ciepła przez ścianę, dach lub połączenia konstrukcyjne. Interpretacja wymaga znajomości materiałów budowlanych, ich współczynników przewodzenia ciepła oraz ustawienia kamery względem badanego obiektu.
Tak, kamery termowizyjne są bardzo skuteczne w lokalizowaniu wilgoci, ponieważ obszary zawilgocone mają inną pojemność cieplną i odmiennie reagują na zmiany temperatury. Na termogramie wilgoć jest widoczna jako chłodniejsze obszary. Technika ta pozwala szybko wykryć źródło przecieku bez konieczności naruszania struktury budynku.
Raport termowizyjny powinien zawierać dane pomiarowe, warunki środowiskowe, ustawienia kamery, analizę termogramów i interpretację wyników. W raporcie należy umieścić zdjęcia termiczne i widzialne, opis badanych miejsc oraz wnioski diagnostyczne. Podczas szkolenia uczestnicy poznają oprogramowanie do generowania raportów, takie jak FLIR Tools czy Testo IRSoft, zgodne z normą PN-EN 13187.
